Shrink Fit Job
งานสวม เป็นสิ่งที่ขาดไม่ได้ในการออกแบบเครื่องจักรทางวิศวกรรม เช่น การประกอบเพลาเข้ากับตัวยึดเพลาการประกอบชิ้นงานแบบ สวมอัด (SHRINK OR HEAVY FIT) คือขนาดของรูเพลาจะมีขนาดเล็กกว่าเพลาเสมอ ซึ่งจำเป็นต้องใช้เครื่องจักรกดชิ้นงานในขณะที่ทำการประกอบ หรือ อาจใช้ความร้อนเข้ามาช่วยเพื่อให้เกิดการขยายตัวของวัสดุในขณะที่ทำการประกอบ ขยายรูเพลาให้ใหญ่ขึ้น และสวมเพลาในขณะที่รูเพลายังร้อนอยู่หลังจากนั้น ลดอุณหภูมิของรูเพลาลง เพื่อทำการรัดตัวเพลาเข้ากับตัวยึดเพลา โดยในการประกอบงานประเภทนี้จะถอดชิ้นงานออกได้ยากเมื่อทำการประกอบไปแล้ว
ตัวอย่างขั้นตอนการทำงานเปลี่ยนเพลา SPOOL ROLL DIA.850x7,300x9,500MM. WEIGHT 8 TON SHAFT DIA.290x1,600MM. MAT: DIN6582
- สภาพผิวเพลาก่อนทำการเปลี่ยนใหม่
- ทำการตัดและคว้านเพลาเก่าออก
- ทำการกลึงเพลาใหม่ขึ้นรูปให้ได้ขนาดพิกัดงานสวม
- ทำการสวมเพลาด้วยกรรมวิธี SHRINK FIT
- ทำการกลึงและเจียระไนเพลาร่วมศูนย์ให้ได้ขนาดพิกัดใช้งานและร่วมศูนย์เดียวกัน
- ทำการตรวจสอบสภาพผิวเพลาหลังทำการ MACHINE อาทิ RUN OUT,DIAMENSION,ROUGHNESS
- สภาพผิวหลังทำการ MACHINE ให้ได้ขนาดพิกัดใช้งาน
- ทำการ DYNAMIC BALANCE หลังทำการเปลี่ยนเพลาใหม่
- สภาพชิ้นงานพร้อมใช้งาน

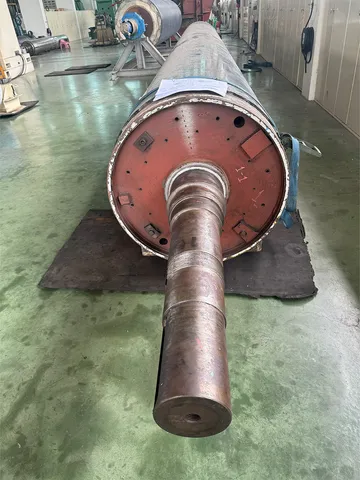

สภาพผิวก่อนทำการปลี่ยนเพลาด้วยกรรมวิธี SHINK FIT

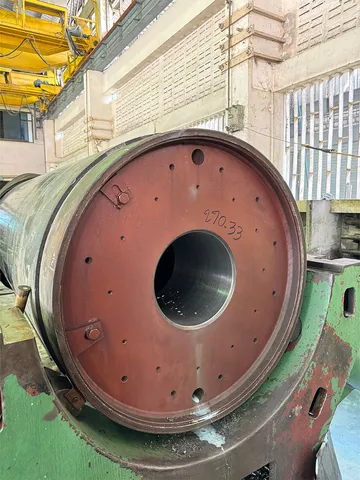

ทำการตัดและคว้านเพลาเก่าออก

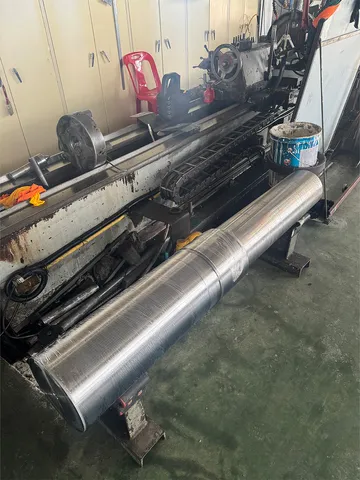

ทำการกลึงเพลาใหม่ขึ้นรูปให้ได้ขนาดพิกัดงานสวม

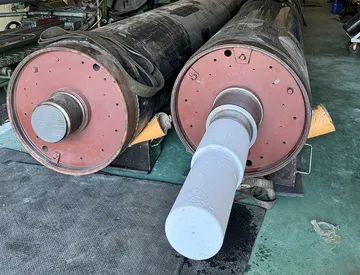

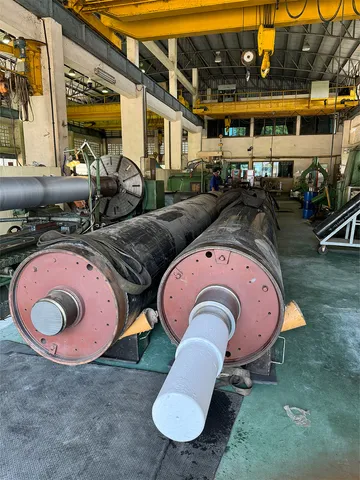

ทำการสวมเพลาด้วยกรรมวิธี SHRINK FIT

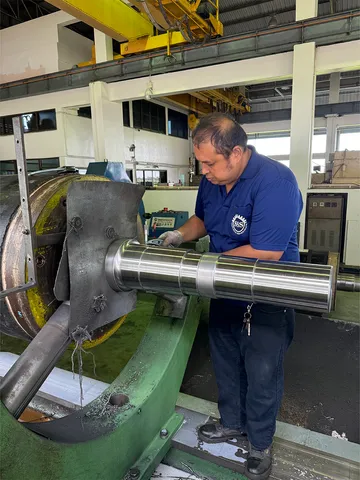

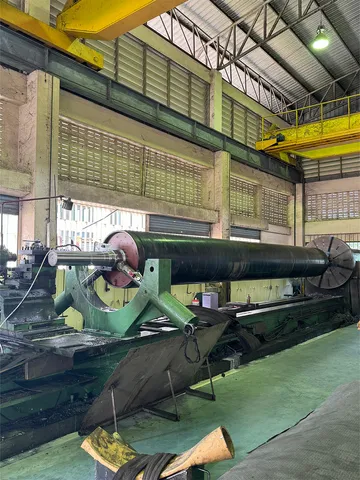

ทำการกลึงและเจียระไนเพลาร่วมศูนย์ให้ได้ขนาดพิกัดใช้งานและร่วมศูนย์เดียวกัน
ทำการตรวจสอบสภาพผิวเพลาหลังทำการ MACHINE

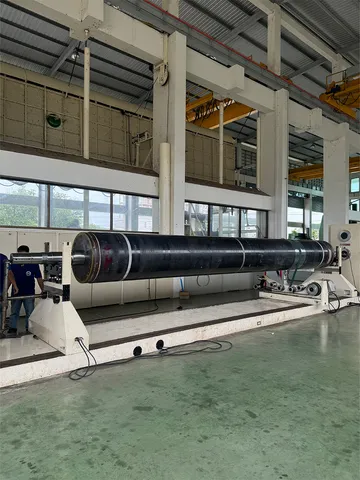

ทำการ DYNAMIC BALANCE หลังทำการเปลี่ยนเพลาใหม่

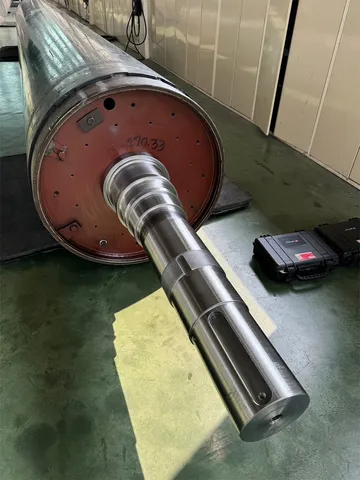

สภาพผิวหลังทำการ MACHINE ให้ได้ขนาดพิกัดใช้งาน
